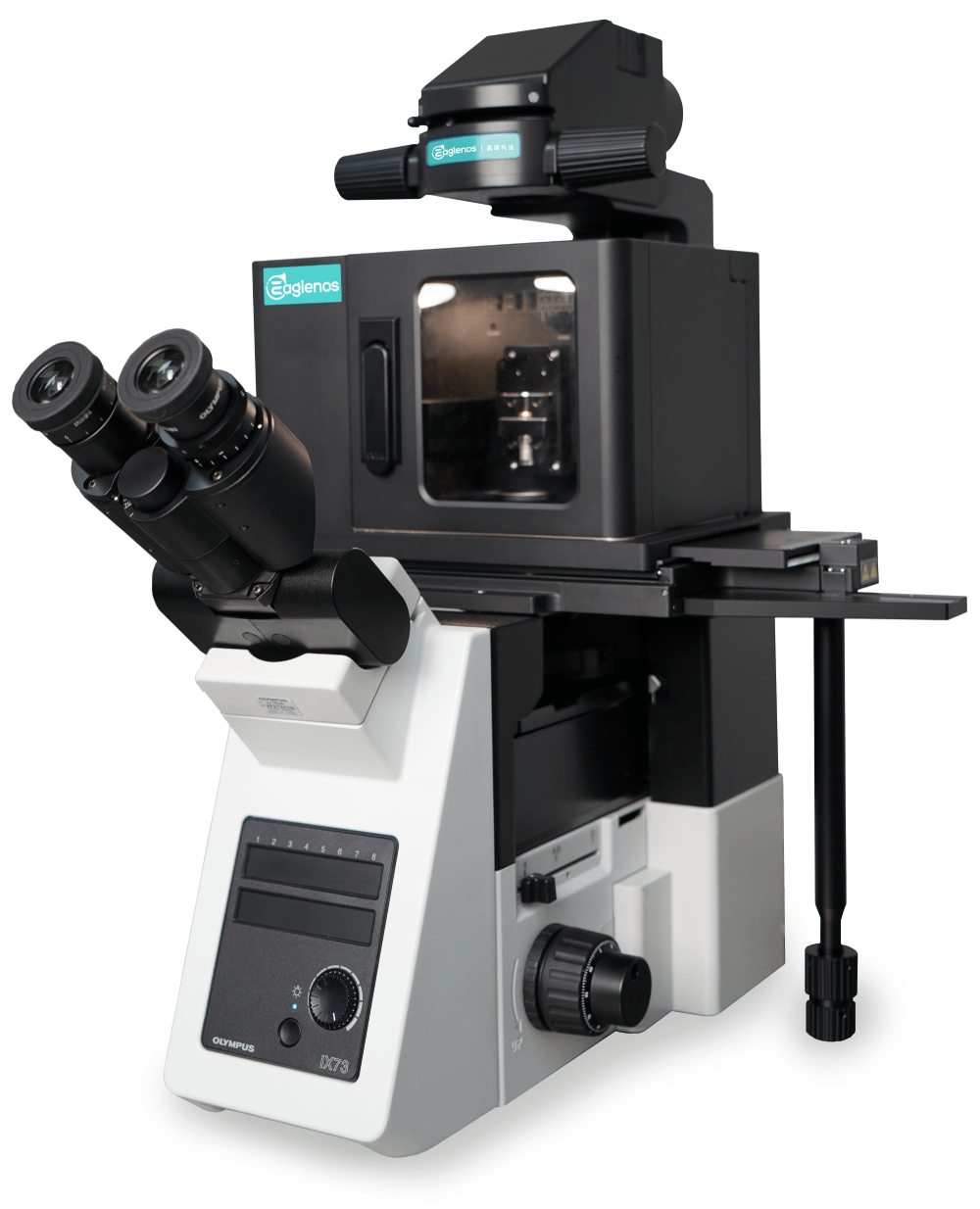

固液双模态扫描电化学（池）显微镜

性能	技术指标（三种型号供选择 SME-100 / SME-50 / SME-20）
X/Y/Z 三轴扫描探针定位系统	闭环电路控制的直流伺服XYZ电机，叠加Z-轴压电驱动系统
扫描定位系统	电机扫描范围（X,Y,Z）：25mmX25mmX25mm，最小步长：50nm 扫描速度：10mm/s
压电扫描范围	压电扫描范围（X,Y,Z）：100 μmX100μmX40μm
空间分辨率	SME-100：XY≤ 50 nm ，Z≤10 nm； SME-50：XY≤ 50 nm ，Z≤5nm； SME-20：XY≤ 20 nm ，Z≤5nm；
电化学系统	电极体系：三电极体系，最大输出电压：±10V，电流检测范围：±10pA~±10mA，最大输出电流：±30mA，电流分辨率：1pA，电流检测精度：±0.2%，最大扫描速度：16v/s，采样频率：500ksps，ADC分辨率：12bit
电化学信息	有
分子信息	有

性能	技术指标（三种型号供选择 SME-100 / SME-50 / SME-20）
X/Y/Z 三轴扫描探针定位系统	闭环电路控制的直流伺服XYZ电机，叠加Z-轴压电驱动系统
扫描定位系统	电机扫描范围（X,Y,Z）：25mmX25mmX25mm，最小步长：50nm 扫描速度：10mm/s
压电扫描范围	压电扫描范围（X,Y,Z）：100 μmX100μmX40μm
空间分辨率	SME-100：XY≤ 50 nm ，Z≤10 nm； SME-50：XY≤ 50 nm ，Z≤5nm； SME-20：XY≤ 20 nm ，Z≤5nm
电化学系统	电极体系：三电极体系，最大输出电压：±10V，电流检测范围：±10pA~±10mA，最大输出电流：±30mA，电流分辨率：1pA，电流检测精度：±0.2%，最大扫描速度：16v/s，采样频率：500ksps，ADC分辨率：12bit
电化学信息	有
分子信息	有

产品相关文献 ——

晶捷在电化学扫描探针显微系统领域不断取得进展，建立了一系列电化学测量系统，可广泛应用于催化材料、芯片加工、电池材料、光电材料、单细胞及组织切片分子成像研究等领域，已经成功帮助科研人员实现科研创新和技术突破，研究成果多次在国内外顶级期刊上发表。
